Réaliser un collet battu

5
| 1 avis

Réaliser un collet battuLe collet battu a pour objet à la fois de retenir l’écrou et de servir de plan joint réaliser une liaison vissée. Pour réaliser un collet battu vous devrez disposer d’un petit outillage (bon marché) spécifique.

plomberie : Obtenez gratuitement des devis !
Appareil à visserZoom

Il existe principalement deux modèles : l'appareil à visser et l'appareil à frapper. Le principe de mise en œuvre reste quasiment identique.

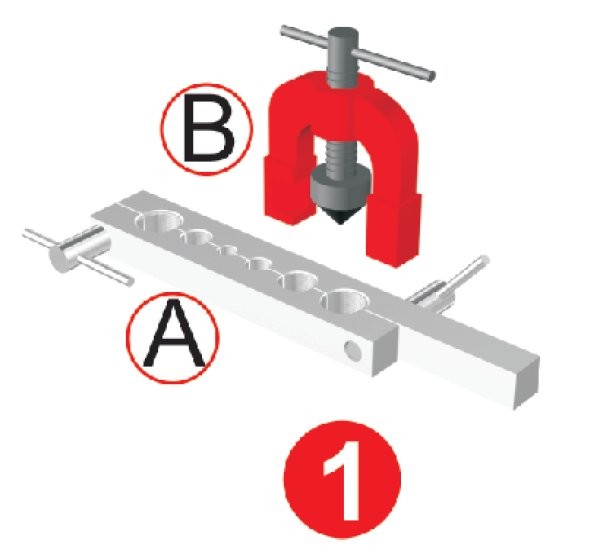

L'appareil à visser (1) se compose d'une matrice (A) et d'une toupie à visser (B).

Kit à frapperZoom

Le kit à frapper (2) dispose d'une matrice (A), d'une toupie conique (B) et d'une toupie cylindrique (C).

MatriceZoom
  • Conseils de pro

  • Le cas échéant, pensez à enfiler l'écrou de serrage AVANT de réaliser le collet battu.
  • S'il s'agit de tube cuivre en barre, donc écroui, n'oubliez pas recuire son extrémité sur quelques cm. Serrez le tube entre les mâchoires de la matrice et immobilisez l'ensemble dans l'étau en le laissant dépasser de 3 à 4 mm environ.
Evaser avec la toupieZoom





Commencez par évaser l'extrémité avec la toupie conique.

VissezZoom

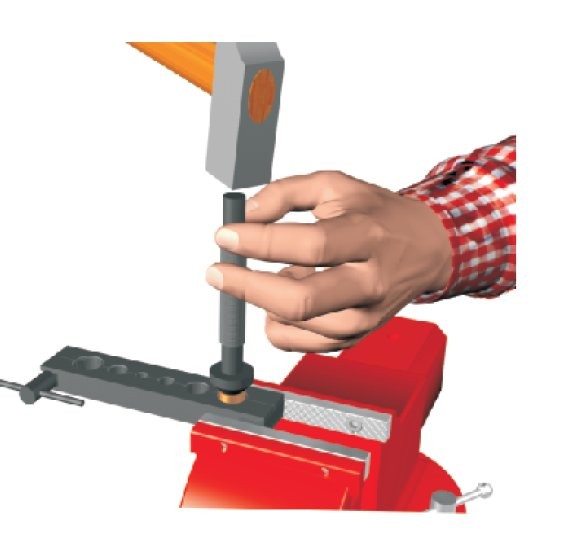

Selon l'outil dont vous disposez, vous exécuterez l'opération avec le marteau ou en vissant, pour réaliser cette opération.

MatriceZoom

Savoir-faire

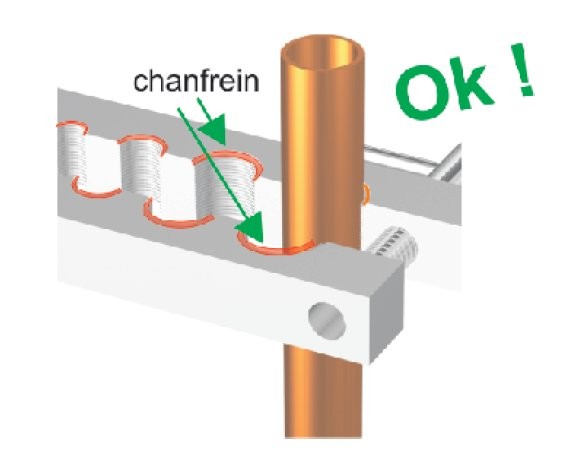

La matrice est pourvue d'une face avec entrées chanfreinées et d'une face avec entrées à angles vifs.

ChanfreinZoom

Veillez à bien utiliser la première citée.

Retournez la matriceZoom


Retournez la matrice et placez le tube évasé dans l'orifice à bord non chanfreiné de diamètre approprié.

FaçonnageZoom

Terminez le façonnage au moyen de la toupie cylindrique pour aplatir le métal.

Nota : certains outils ne disposant pas de cet outil, vous devrez, le cas échéant, aplatir le métal avec la « table » d'un marteau (extrémité plane) pour former le collet.

Collet battu opérationnelZoom




Le collet battu est maintenant opérationnel.

plomberie : Obtenez gratuitement des devis !
Donnez votre avis ou posez une question

Vous devez vous identifier ou créer un compte pour poster un commentaire.

Vous pouvez également vous connecter avec votre compte Facebook :
brigittele 07/02/2013
excellent, car très clair 5/5
